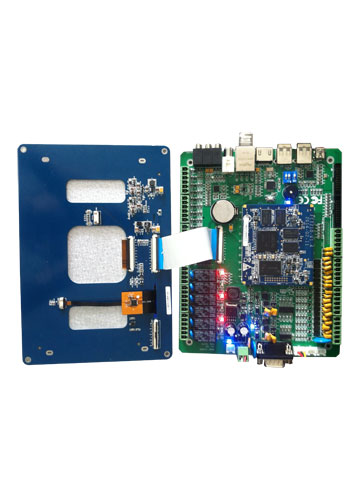

产品描述:
中央控制器是车位引导系统的信息处理中心,将收集所有节点的信息,给各个区域内发出显示指令,并通过指令使车位引导屏输出信息,用数字、箭头和文字等形式显示车位方位,引导司机快速找到系统分配的空车位,保证停车场的畅通和充分利用车位。
应用领域:
停车场车位引导系统、交通车辆流量监控系统、城市停车管理及诱导系统、交通诱导信息发布系统交通综合管理系统等其它需要车辆流量采集的系统。
主要功能:
1、CPU处理器:Texas Instrument ARM®CortexTM-M3核32位的嵌入式处理器
2、读取所有PPU1040节点控制器的信息.
3、发送数据到LED显示屏.
4、传送数据给系统软件.
5、主通讯:100M TCP/IP至管理中心
6、下级通讯:支持3条RS485分总线到节点控制器.
7、每条RS485总线支持64个PPU1040节点控制器.
技术参数:
l 处理器: Texas Instrument ARM® CortexTM-M3核32位的嵌入式处理器,双看门狗保护
l 记忆: 程序记忆:256KB ROM 数据记忆:512KB SRAM
l 事件缓冲: 100000条事件存储
l 通讯: TCP/IP,直接接入局域网;
l 通讯速率: TCP:100M;
l 下行: 3条RS485总线,单条总线可连接30个节点控制器,数据传输距离≥1200米;
l 输入/输出端口: 满位输出:C型电锁继电器输出端子,5A接触电流,12V DC,带有LED状态指示;
l 辅助信号输入:全部采用可拆卸式的接线端子,合金钢无磁性法兰材料
l 保 护: 输入过流保护,正常时自动恢复
所有输入/输出均带电压动态保护
所有继电器输出带有瞬间过压保护
l 电源/功耗 电压:12VDC;电流<0.3A
l 尺 寸(mm) 403х384х70;
重 量 5KG
